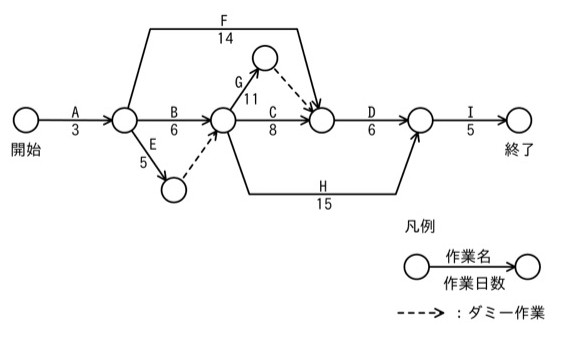

図は，あるプロジェクトの作業A〜Iとその作業日数を表している。このプロジェクトの最短所要日数は何日か。

選択肢

• ア27
• イ28
• ウ29
• エ31

正解と解説

正解：エ 31

各結合点の最早開始日を順に求めると、Aの後の分岐点が3日、Bを経た合流点が9日、Gを経てダミーで合流する点が20日となる。Dの起点となる結合点はHを通る24日よりDの前提となる20日＋Dの6日＝26日のほうが遅く、26日で確定する。最後にIの5日を加えて、最短所要日数は31日となる。

選択肢ごとの解説

• ア一部の経路の合計にとどまり、最長経路の日数に届かない。
• イHを通る経路だけを見た場合に近い値で、Dを含む最長経路を反映していない。
• ウダミー作業による制約を見落とした場合に出やすい値である。
• エA→B→G→ダミー→D→Iを含む最長経路で合計31日。これが最短所要日数になる。
