業務プロセスのモデリングに用いられるDFDの記述例として、適切なものはどれか。

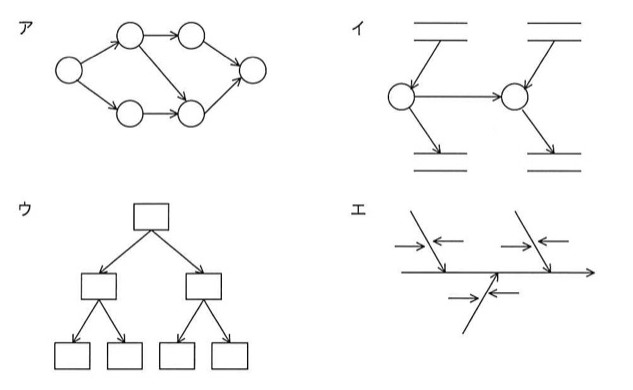

選択肢

• ア円が矢印で連結されたフローチャート状の図（ア）
• イ二重線（データストア）から円へ矢印が入り、円同士が矢印で結ばれ、また別の二重線へ矢印が出る図（イ）
• ウ四角がツリー状に枝分かれする組織図のような図（ウ）
• エ矢印同士が向き合う形の特性要因図に近い図（エ）

正解と解説

正解：イ 二重線（データストア）から円へ矢印が入り、円同士が矢印で結ばれ、また別の二重線へ矢印が出る図（イ）

DFD（データフロー図）は、業務やシステムの中をデータがどう流れるかを表す図で、処理（プロセス）、データの流れ、データストア、外部実体の4種類の記号だけで構成される。データストアは二重線（または開いた長方形）、処理は円や丸みのある四角、流れは矢印で描く。したがってデータストアと処理が矢印で結ばれている図がDFDに当たる。

選択肢ごとの解説

• ア処理の順序を追う流れ図に見え、データストアが登場しないためDFDとは言えない。
• イデータストアの記号と処理がデータの流れで結ばれており、DFDの記法に合致する。
• ウ階層構造を表す組織図やツリー図であり、データの流れを表していない。
• エ原因と結果を整理する特性要因図の形で、品質管理の道具でありDFDではない。
