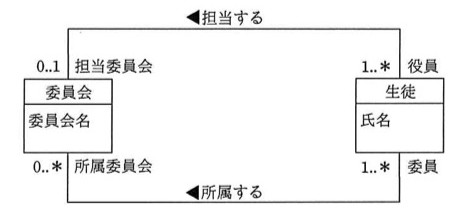

UMLを用いて表した図のデータモデルを基にして設計したテーブルのうち、適切なものはどれか。ここで、"担当委員会ID"と"所属委員会ID"は"委員会ID"を参照する外部キーである。"役員ID"と"委員ID"は"生徒ID"を参照する外部キーである。実線の下線は主キー、破線の下線は外部キーを表す。図は「委員会」（属性：委員会名）と「生徒」（属性：氏名）のクラスがあり、「委員会」0..1(担当委員会)-「担当する」-1..*(役員)「生徒」、「委員会」0..*(所属委員会)-「所属する」-1..*(委員)「生徒」の2つの関連をもつ。
多対多は連関テーブル、1対多は多側に外部キーを置く
選択肢
- ア委員会（委員会ID［実線］, 委員会名）、所属関連（所属委員会ID［実線］, 委員ID［実線］）、生徒（生徒ID［実線］, 氏名, 担当委員会ID［破線］）
- イ委員会（委員会ID［実線］, 委員会名）、役員関連（担当委員会ID［実線］, 役員ID［実線］）、生徒（生徒ID［実線］, 氏名, 所属委員会ID［破線］）
- ウ委員会（委員会ID［実線］, 委員会名, 委員ID［破線］）、生徒（生徒ID［実線］, 氏名, 所属委員会ID［破線］, 担当委員会ID［破線］）
- エ委員会（委員会ID［実線］, 委員会名, 役員ID［破線］）、生徒（生徒ID［実線］, 氏名, 所属委員会ID［破線］）
正解と解説
正解：ア 委員会（委員会ID［実線］, 委員会名）、所属関連（所属委員会ID［実線］, 委員ID［実線］）、生徒（生徒ID［実線］, 氏名, 担当委員会ID［破線］）
「担当する」関連は生徒から見て担当委員会が0..1なので、生徒テーブルに担当委員会IDを外部キーとして持たせれば表現できる。一方「所属する」関連は委員会0..*対生徒1..*の多対多なので、両者のIDを主キーとする連関テーブルが必要になる。この二つの条件を同時に満たす構成はアである。
選択肢ごとの解説
- ア正しい。多対多の所属関係を連関テーブルにし、0..1側の担当委員会IDを生徒に持たせている。
- イ多対多である所属関係を生徒の外部キー1個で表しており、複数所属を表現できない。
- ウ委員会側に委員IDを持たせており、多対多関係を単一の外部キーで表そうとしている点が誤りである。
- エ委員会に役員IDを持たせているが、役員は1..*なので単一の外部キーでは表現できない。
