図は、あるプロジェクトにおける、旧システムから新システムへの切替え移行作業の流れ図である。次の条件で作業を遂行する場合、移行開始から移行終了までの所要時間は最短で何時間か。 〔条件〕 ・作業者は3人とし、一つの作業は1人が担当する。 ・並行して実施できる作業は同時に進める。 ・各作業者は、作業の合間で最低1回、連続1時間以上の休憩を取る。

最長経路7.0時間に休憩1時間を割り込ませて最短を求める

ITサービスマネージャ試験／2023年度 春期 午前II 問7／プロジェクトマネジメント / 日程管理

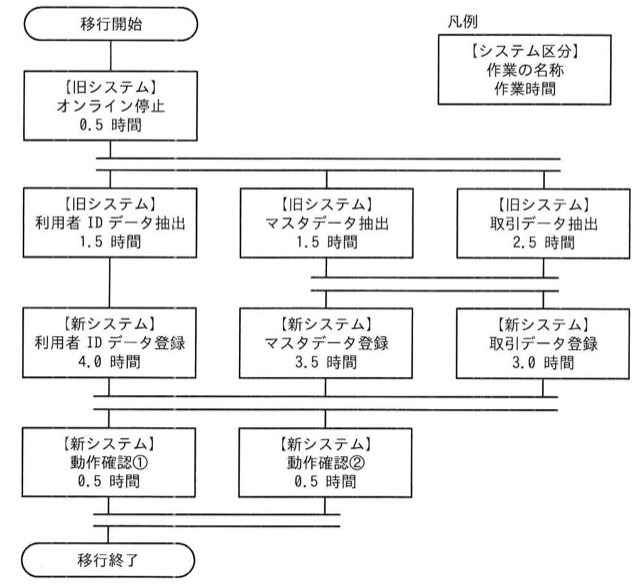

移行作業の流れ図（フローチャート）。「移行開始」から始まり、【旧システム】オンライン停止（0.5時間）へ進む。そこから3つの作業に並行分岐：【旧システム】利用者IDデータ抽出（1.5時間）／【旧システム】マスタデータ抽出（1.5時間）／【旧システム】取引データ抽出（2.5時間）。利用者IDデータ抽出の後は単独で【新システム】利用者IDデータ登録（4.0時間）へ。マスタデータ抽出と取引データ抽出の後は合流バーを経て、【新システム】マスタデータ登録（3.5時間）と【新システム】取引データ登録（3.0時間）へそれぞれ並行して進む。この3系統（利用者IDデータ登録、マスタデータ登録、取引データ登録）が終わった後、合流バーを経て【新システム】動作確認①（0.5時間）と【新システム】動作確認②（0.5時間）の2つに分かれ、最後に合流して「移行終了」となる。凡例：各箱は【システム区分】／作業の名称／作業時間の順で記載。
移行作業の流れ図（フローチャート）。「移行開始」から始まり、【旧システム】オンライン停止（0.5時間）へ進む。そこから3つの作業に並行分岐：【旧システム】利用者IDデータ抽出（1.5時間）／【旧システム】マスタデータ抽出（1.5時間）／【旧システム】取引データ抽出（2.5時間）。利用者IDデータ抽出の後は単独で【新システム】利用者IDデータ登録（4.0時間）へ。マスタデータ抽出と取引データ抽出の後は合流バーを経て、【新システム】マスタデータ登録（3.5時間）と【新システム】取引データ登録（3.0時間）へそれぞれ並行して進む。この3系統（利用者IDデータ登録、マスタデータ登録、取引データ登録）が終わった後、合流バーを経て【新システム】動作確認①（0.5時間）と【新システム】動作確認②（0.5時間）の2つに分かれ、最後に合流して「移行終了」となる。凡例：各箱は【システム区分】／作業の名称／作業時間の順で記載。

選択肢

正解と解説

正解：ウ 7.5

休憩を考えなければ、オンライン停止0.5＋取引データ抽出2.5＋マスタデータ登録3.5＋動作確認0.5＝7.0時間が最長経路になる。しかし取引データ抽出を担当した作業者は開始から連続2.5時間作業しており、3つの登録作業が同時に始まる時点で休憩を取れていないため、3作業を完全並行にできない。連続1時間の休憩を割り込ませると最後の動作確認の開始が遅れ、最短でも7.5時間となる。

選択肢ごとの解説

出典：令和5年度 春期 ITサービスマネージャ試験 午前II 問7（IPA）
