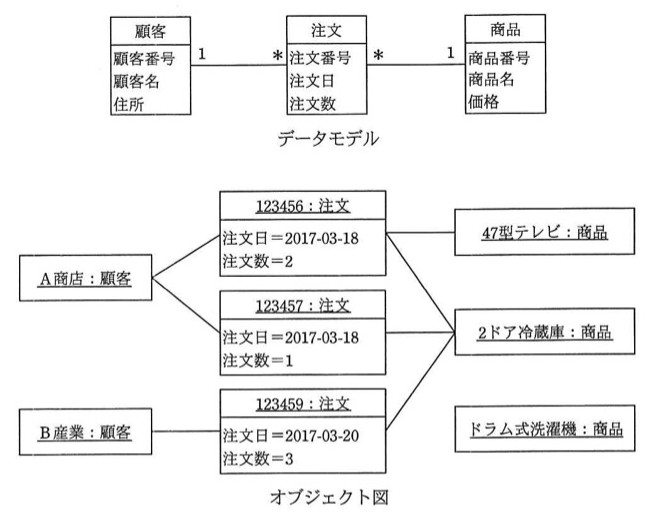

データモデルを解釈してオブジェクト図を作成した。解釈の誤りを適切に指摘した記述はどれか。ここで，モデルの表記にはUMLを用い，オブジェクト図の一部の属性の表示は省略した。

選択肢

• ア“123456：注文”が複数の商品にリンクしているのは，誤りである。
• イ“2ドア冷蔵庫：商品”が複数の注文にリンクしているのは，誤りである。
• ウ“A商店：顧客”が複数の注文にリンクしているのは，誤りである。
• エ“ドラム式洗濯機：商品”がどの注文にもリンクしていないのは，誤りである。

正解と解説

正解：ア “123456：注文”が複数の商品にリンクしているのは，誤りである。

クラス図では注文と商品の多重度が「注文側が多、商品側が1」となっており、1件の注文が指せる商品は1つだけである。ところがオブジェクト図では1件の注文が2つの商品にリンクしており、この多重度に違反している。

選択肢ごとの解説

• ア正解。1件の注文が指せる商品は1つだけなので多重度違反となる。
• イ商品側から見た注文の多重度は多なので、1つの商品が複数の注文から参照されるのは正しい。
• ウ顧客側から見た注文の多重度は多なので、1顧客が複数の注文をもつのは正しい。
• エ多重度は0件も許されるため、注文がまだ無い商品が存在しても誤りではない。
