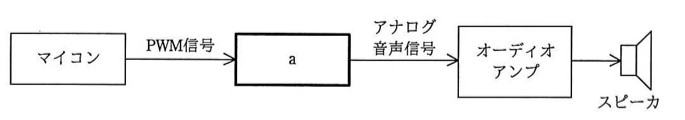

PWM信号を用いて音声を出力するとき、次の図のaに該当するものはどれか。

選択肢

• アA/D変換器
• イD/A変換器
• ウハイパスフィルタ
• エローパスフィルタ

正解と解説

正解：エ ローパスフィルタ

PWM信号はデューティ比に音声波形の振幅情報を載せた高速な矩形波であり、そのままでは可聴帯域外の大きなスイッチング成分を含む。この高域成分を除去して平均値だけを取り出せば、もとのアナログ波形が復元される。したがって増幅器の前段に置くのはローパスフィルタで、遮断周波数は可聴帯域より上、PWM周波数より下に設定する。

選択肢ごとの解説

• アアナログ信号を数値に変換する向きであり、出力経路には合わない。
• イデジタル数値を電圧に変換する回路で、PWMという表現形式の復調には使わない。
• ウ低域を落としてしまうため、音声の主成分が失われる。
• エ正しい。高域のスイッチング成分を除いて平均値を取り出し、音声波形を復元する。
