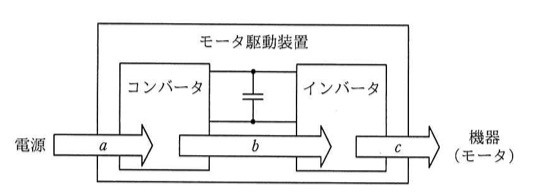

コンバータとインバータで構成されるモータ駆動装置を表した図における、a, b, cの組合せとして、適切なものはどれか。

選択肢

• アa: 交流、b: 交流、c: 交流
• イa: 交流、b: 直流、c: 交流
• ウa: 直流、b: 交流、c: 直流
• エa: 直流、b: 直流、c: 直流

正解と解説

正解：イ a: 交流、b: 直流、c: 交流

この構成では、まずコンバータが商用電源の交流を直流へ整流し、中間のコンデンサ（平滑回路）で脈動を抑えた直流を蓄える。次にインバータがその直流を任意の周波数・電圧の交流に変換してモータへ供給し、回転数やトルクを制御する。したがってaが交流、bが直流、cが交流である。

選択肢ごとの解説

• ア全て交流ではコンデンサによる平滑段の役割が説明できない。
• イ正解。交流→直流→交流と変換してモータを可変速駆動する。
• ウコンバータとインバータの働きが逆になっている。
• エ全て直流ではインバータが不要になり、構成と合わない。
