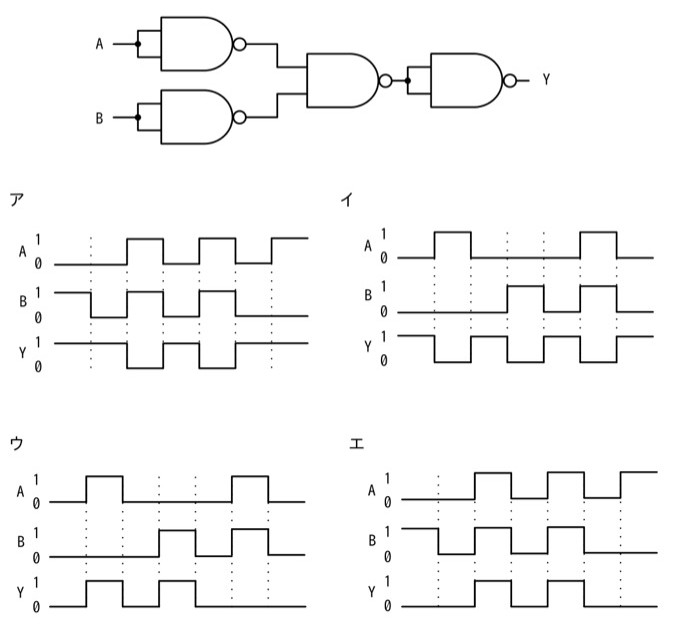

図の回路のA及びBに信号を入力したときに，Yに出力される信号のタイミングチャートとして，適切なものはどれか。

選択肢

• アAは0から始まり，途中で1,0,1,0,1と変化する矩形波。Bは1から始まり，途中で0,1,0,1,0と変化する矩形波（Aと逆位相気味）。Yは0から始まり，Aと同じタイミングで変化していく波形。
• イAは0から始まり途中1回だけ1になった後0に戻り，再度後半で1になる波形。Bは0から始まり，Aより遅れて1になる部分が2回ある波形。Yは0から始まり，A・Bの反転タイミングに合わせて0と1を切り替える波形。
• ウAは0から始まり途中1回1になり0に戻った後，後半で再び1になる波形。Bは0から始まり途中で短く1になる部分が2回ある波形。Yは0と1を短く切り替える波形。
• エAは0から始まり，1,0,1,0,1と交互に変化する波形。Bは1から始まり，0,1,0,1,0と交互に変化する波形（Aと逆位相）。Yは0から始まり短く1になる部分がある波形。

正解と解説

正解：イ Aは0から始まり途中1回だけ1になった後0に戻り，再度後半で1になる波形。Bは0から始まり，Aより遅れて1になる部分が2回ある波形。Yは0から始まり，A・Bの反転タイミングに合わせて0と1を切り替える波形。

両入力に同じ信号を与えたNANDは否定として働くので、この回路はAの否定とBの否定をNANDに入力し、その出力をさらに否定している。NAND(¬A,¬B)は論理和A＋Bと等しく、それを否定するのでYは否定論理和（NOR）になる。したがってYはAもBもともに0の期間だけ1になる波形が正しい。

選択肢ごとの解説

• アAとBが逆位相で同時に0になる期間がなく、Yが1になる区間があるのは矛盾する。
• イAとBがともに0の期間だけYが1になっており、NORの動作に一致する。
• ウAまたはBが1の期間にもYが1になっており、NORの動作と合わない。
• エAとBが同時に0にならない波形なのにYが1になる区間があり、成り立たない。
