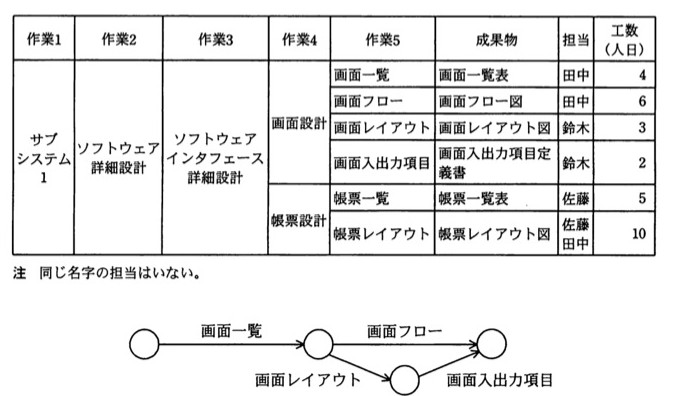

在庫管理システムの開発計画に関する記述（問89・90と同じ状況）。作業内容定義では、作業分割で作成したWBSを基に、担当、工数を加えた表を作成した。次の表はその一部を示したものである。画面設計での作業5の作業間には図に示す順序関係があるとき、画面設計のクリティカルパスの作業日数はどれか。図では、作業の流れを矢印で、作業名を矢印の上又は下に示している。

クリティカルパスは並行経路のうち最長の経路

ITパスポート／2010年度春期問91／プロジェクトマネジメント / スケジュール管理

WBSに担当・工数を加えた表（一部）。同じ名字の担当はいない。

作業1	作業2	作業3	作業4	作業5	成果物	担当	工数（人日）
サブシステム1	ソフトウェア詳細設計	ソフトウェアインタフェース詳細設計	画面設計	画面一覧	画面一覧表	田中	4
				画面フロー	画面フロー図	田中	6
				画面レイアウト	画面レイアウト図	鈴木	3
				画面入出力項目	画面入出力項目定義書	鈴木	2
			帳票設計	帳票一覧	帳票一覧表	佐藤	5
				帳票レイアウト	帳票レイアウト図	佐藤・田中	10

選択肢

正解：ウ 10

画面設計は、画面一覧から画面フローへ進む経路と、画面レイアウトから画面入出力項目へ進む経路が並行して走る構造になっている。前者は4＋6で10日、後者は3＋2で5日かかる。全体の期間を決めるのは長いほうなので、クリティカルパスは10日である。

出典：平成22年度春期 ITパスポート試験問91（IPA）
