図のアローダイアグラムにおいて，作業Bが2日遅れて完了した。そこで，予定どおりの期間で全ての作業を完了させるために，作業Dに要員を追加することにした。作業Dに当初20名が割り当てられているとき，作業Dに追加する要員は最少で何名必要か。ここで，要員の作業効率は一律である。

遅れの挽回は必要工数÷短縮後日数で必要人数を出す

ITパスポート／2022年度秋期問43／プロジェクトマネジメント / スケジュール管理

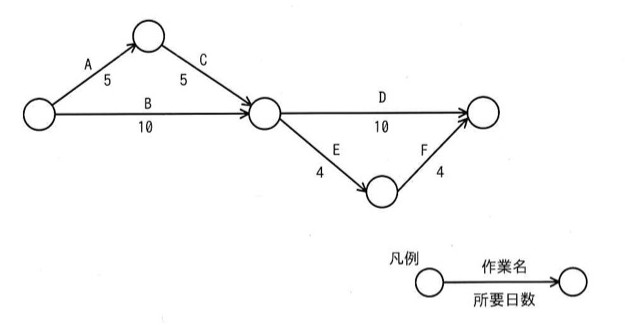

アローダイアグラム。開始ノードから上側の経路は作業A（5日）で中間ノードへ進み，そこから作業C（5日）で合流ノードへ。開始ノードから下側の経路は作業B（10日）で直接合流ノードへ。合流ノードから上側の経路は作業D（10日）で終了ノードへ直接。合流ノードから下側の経路は作業E（4日）で下の中間ノードへ進み，そこから作業F（4日）で終了ノードへ。凡例：ノード－作業名／所要日数－ノードの形式で表記。

選択肢

ア2
イ3
ウ4
エ5

正解と解説

正解：エ 5

合流点までは作業A・Cの経路が5＋5で10日、作業Bも10日なので当初は10日目に揃い、その後の作業Dが10日かかって全体は20日で完了します。Bが2日遅れると合流は12日目となり、残り8日でDを終えなければなりません。Dの仕事量は20名×10日ぶんなので、8日で終えるには20×10÷8＝25名が必要となり、追加は5名です。

選択肢ごとの解説

ア8日で終えるには足りず、完了が予定より遅れる。
イ同様に人数が不足する。
ウ24名では8日でDを完了できない。
エ正しい。必要人数25名から当初の20名を引いた5名。

出典：令和4年度秋期 ITパスポート試験問43（IPA）
