中問C：ある機械の組立て作業のメンバになったPさんは，リーダの指導の下，作業工程を確認するためにアローダイアグラムを作成した。作成したアローダイアグラムは，効率よく作業を進行させるために，メンバ間で共有することにした。図1にアローダイアグラムを示す。各工程は1人で行うものとして計画し，メンバの誰が担当しても予定日数で作業を終了するものとする。 アローダイアグラムを作成する手順のaに入れる記述として，適切なものはどれか。〔手順〕組立て作業を構成する各工程に対して，[ a ]順番を決め，アローダイアグラムを作成する。

アローダイアグラムは作業の前後関係から組み立てる

ITパスポート／2015年度 秋期 問93／プロジェクトマネジメント / スケジュール管理

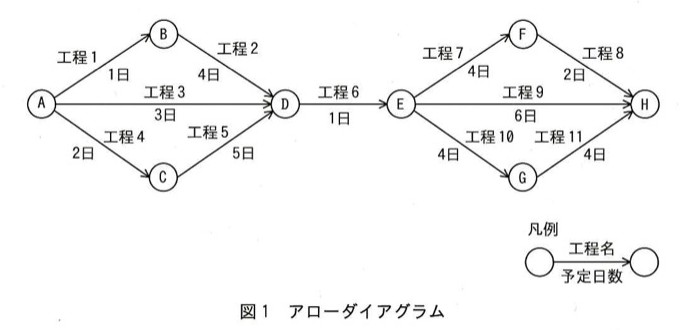

図1 アローダイアグラム。ノードA→（工程1，1日）→B→（工程2，4日）→D。A→（工程3，3日）→D。A→（工程4，2日）→C→（工程5，5日）→D。D→（工程6，1日）→E。E→（工程7，4日）→F→（工程8，2日）→H。E→（工程9，6日）→H。E→（工程10，4日）→G→（工程11，4日）→H。
図1 アローダイアグラム。ノードA→（工程1，1日）→B→（工程2，4日）→D。A→（工程3，3日）→D。A→（工程4，2日）→C→（工程5，5日）→D。D→（工程6，1日）→E。E→（工程7，4日）→F→（工程8，2日）→H。E→（工程9，6日）→H。E→（工程10，4日）→G→（工程11，4日）→H。

選択肢

正解と解説

正解：イ それぞれの作業の前後関係を調べて

アローダイアグラム（PERT図）は作業の順序関係を矢線で表す図なので、作成にあたっては、どの作業がどの作業の完了を待つのかという前後関係（依存関係）を洗い出すことが出発点になる。費用やリスク、担当者の技量は日程計画の材料ではあっても、図の構造そのものを決めるものではない。

選択肢ごとの解説

出典：平成27年度 秋期 ITパスポート試験 問93（IPA）
