次の論理回路の入力A、Bに図のように信号を与えたときのCの出力波形はどれか。ここで、Cの初期値はLowとする。

NOR交差結合のSRラッチは入力が戻っても状態を保持する

エンベデッドシステムスペシャリスト試験／2022年度 秋期 午前II 問12／ハードウェア / 順序回路

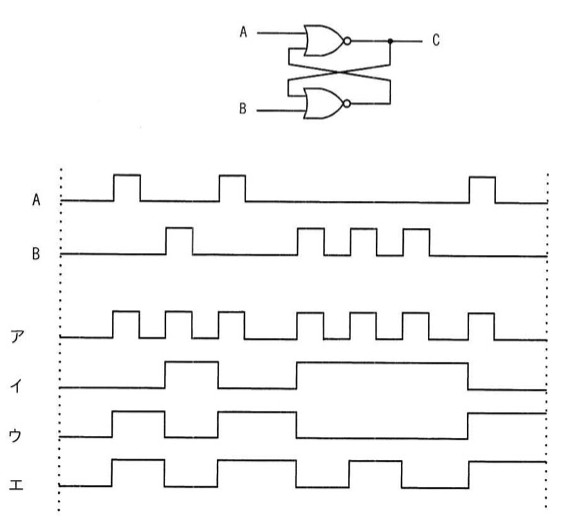

2個のNORゲートを交差結合したSRラッチ回路。上側NORゲートは入力Aと下側NORゲートの出力を受け、その出力がCとなる。下側NORゲートは入力Bと上側NORゲート出力C（フィードバック）を受ける。下段にA・Bの入力タイミングチャートと、選択肢ア〜エの出力波形が示されている。Aは観測区間の前半・中盤・終盤付近の3か所で短いパルスが立つ（幅の狭い矩形パルス）。Bは前半にAの1つ目のパルスよりやや遅れたタイミングで短いパルスが1回立ち、その後中盤でAの2つ目のパルスに近い位置で3回連続の短いパルスが立つ。アはA・Bのほぼ全てのパルスに反応して細かく上下する矩形波。イはAの1つ目のパルスで一旦Highになりしばらく保持した後Lowに戻り、Bの連続パルス群の途中で再びHighになり長く保持してから終盤で戻る、切替え回数の少ない波形。ウ・エはイに近い保持型の波形だが、Highに切り替わるタイミングや保持区間の長さが異なる。SRラッチとしてA（セット相当）でHighに、B（リセット相当）でLowに切り替わり、それ以外は状態を保持する動作を表している。
2個のNORゲートを交差結合したSRラッチ回路。上側NORゲートは入力Aと下側NORゲートの出力を受け、その出力がCとなる。下側NORゲートは入力Bと上側NORゲート出力C（フィードバック）を受ける。下段にA・Bの入力タイミングチャートと、選択肢ア〜エの出力波形が示されている。Aは観測区間の前半・中盤・終盤付近の3か所で短いパルスが立つ（幅の狭い矩形パルス）。Bは前半にAの1つ目のパルスよりやや遅れたタイミングで短いパルスが1回立ち、その後中盤でAの2つ目のパルスに近い位置で3回連続の短いパルスが立つ。アはA・Bのほぼ全てのパルスに反応して細かく上下する矩形波。イはAの1つ目のパルスで一旦Highになりしばらく保持した後Lowに戻り、Bの連続パルス群の途中で再びHighになり長く保持してから終盤で戻る、切替え回数の少ない波形。ウ・エはイに近い保持型の波形だが、Highに切り替わるタイミングや保持区間の長さが異なる。SRラッチとしてA（セット相当）でHighに、B（リセット相当）でLowに切り替わり、それ以外は状態を保持する動作を表している。

選択肢

正解と解説

正解：イ （下記の波形図イ）

2個のNORゲートを交差結合した回路はSRラッチとして動作する。一方の入力にパルスが入ると出力がその向きに確定し、入力が両方とも非アクティブに戻っても出力はその状態を保持し続ける。したがって出力はパルスごとに細かく上下するのではなく、セット側パルスでHighへ、リセット側パルスでLowへ切り替わり、その間は一定値を保つ階段状の波形になる。

選択肢ごとの解説

出典：令和4年度 秋期 エンベデッドシステムスペシャリスト試験 午前II 問12（IPA）
