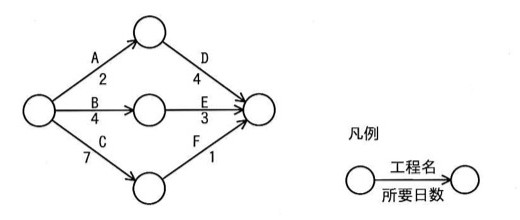

システム開発を示した図のアローダイアグラムにおいて，工程AとDが合わせて3日遅れると，全体では何日遅れるか。

選択肢

• ア1
• イ2
• ウ3
• エ4

正解と解説

正解：ア 1

アローダイアグラムでは、開始から終了までの経路のうち最も日数のかかる経路（クリティカルパス）が全体の所要日数を決める。ここでは各経路が6日、7日、8日で、全体は最長の8日である。AとDの経路が合わせて3日遅れると6＋3＝9日となり、この経路が最長に変わるため全体は9日、つまり当初より1日の遅れにとどまる。

選択肢ごとの解説

• ア正解。遅延後の最長経路9日と当初の8日との差で1日の遅れ。
• イ遅れ日数をそのまま引き算せずに求めた場合の誤り。
• ウ遅延日数3日がそのまま全体に響くと考えた誤り。
• エ経路の比較をせずに合計した場合の誤り。
