プロジェクトで実施する作業の順序設定に関して，次の記述中のa，bに入れる字句の適切な組合せはどれか。 成果物を作成するための作業を，管理しやすい単位に［a］によって要素分解し，それらの順序関係を［b］によって表示する。
WBSで作業を分解し、アローダイアグラムで順序を表す

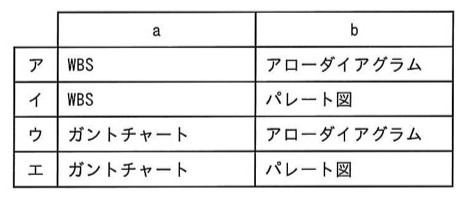

| a | b | |
|---|---|---|
| ア | WBS | アローダイアグラム |
| イ | WBS | パレート図 |
| ウ | ガントチャート | アローダイアグラム |
| エ | ガントチャート | パレート図 |
選択肢
- アa：WBS / b：アローダイアグラム
- イa：WBS / b：パレート図
- ウa：ガントチャート / b：アローダイアグラム
- エa：ガントチャート / b：パレート図
正解と解説
正解：ア a：WBS / b：アローダイアグラム
作業を管理しやすい単位まで階層的に分解するのがWBSであり、分解した作業の前後関係や所要時間を矢印と結合点で表して日程を分析するのがアローダイアグラム（PERT図）である。ガントチャートは進捗と期間を横棒で示す図、パレート図は項目を大きい順に並べて重点を見つける品質管理の手法で、いずれも役割が異なる。
選択肢ごとの解説
- ア正しい。分解はWBS、順序関係の表示はアローダイアグラムが担う。
- イパレート図は重点分析の手法であり、順序関係は表せない。
- ウガントチャートは分解の手法ではなく日程の表示手法である。
- エ分解・順序表示のいずれの役割にも合致しない組合せである。
